Pozitiile axelor statiilor

M2:
-1+048 Berceni
00+000 Dimitrie Leonida
01+264 Aparatorii Patriei
03+095 Piata Sudului
04+492 Constantin Brancoveanu
05+623 Eroii Revolutiei
07+195 Tineretului
08+499 Piata Unirii 2
09+509 Universitate
10+520 Piata Romana
11+835 Piata Victoriei
13+301 Aviatorilor
15+274 Aurel Vlaicu
16+656 Pipera

M3 (Eroilor - Dep. Militari):
00+000 Eroilor
01+861 Politehnica
03+758 Lujerului
04+592 Gorjului
06+007 Pacii
07+133 Preciziei
08+450 Dep. Militari

M1+3 (Petrache Poenaru - Dep. Pantelimon):
00+000 Petrache Poenaru
01+195 Grozavesti
02+719 Eroilor
03+857 Izvor
05+189 Piata Unirii 1
06+726 Timpuri Noi
08+135 Mihai Bravu
09+770 Dristor 1
11+389 Nicolae Grigorescu
13+106 Titan
14+344 Costin Georgian
15+752 Republica
17+672 Pantelimon
17+952 Int. Dep. Pantelimon

M1 (Petrache Poenaru - Gara de Nord 1):
00+000 Petrache Poenaru
00+963 Crangasi
02+835 Basarab 1
03+583 Gara de Nord 1

M1 (Gara de Nord 1 - Dristor 2):
00+000 Gara de Nord 1
01+090 Piata Victoriei 2
02+467 Stefan cel Mare
04+250 Obor
05+355 Piata Iancului
06+615 Piata Muncii
07+835 Dristor 2

M3 (Nicolae Grigorescu - Anghel Saligny):
-0+033 Nicolae Grigorescu
01+211 1 Decembrie 1918
02+871 Nicolae Teclu
04+128 Anghel Saligny

Avem distantele maxime:
Aviatorilor - Aurel Vlaicu 1.973km
Republica - Pantelimon 1.92km
Politehnica - Lujerului 1.897km
Crangasi - Basarab 1.872km
Eroilor - Politehnica 1.861km
Aparatorii Patriei - Piata Sudului 1.831km

si minime:
Basarab 1 - Gara de Nord 1 0.748km
Lujerului - Gorjului 0.834km
Petrache Poenaru 0.963km
Piata Unirii 2 - Universitate 1.01km
Universitate - Piata Romana 1.011km
Berceni - Dimitrie Leonica 1.048km
Gara de Nord 1 - Piata Victoriei 2 1.09km

Pozitiile sinei a III-a in zona statiei Dristor 2:

bercenicity wrote:
Pozitiile axelor statiilor
...

Detaliile acestea nu includ si M4. Cred ca avem cea mai scurta distanta intre doua statii de la Jiului la Parc Bazilescu.

Pai normal ca distanta dintre Jiului si Parc Bazilescu e cea mai mica.Din Jiului se vede Bazilescu si invers.

Nu e cea mai mica, cea mai mica este intre GdN 2 si Basarab.

Cine imi  poate prezenta planul statiei Lujerului 1?Va multumesc anticipat!

Exista Lujerului 2

Poate va exista cu inelara care va trece pe acolo,deci aveti o schema a statiei?

Nu cred ca are nimeni asa ceva.
In schimb exista o schita destinata marelui public al statiei Leontin  Salajan. Nu prea difera cele doua  statii  intre ele. Exista deosebiri, dar nu esentiale.
Cât despre inelara, la ora actuala nu exista nici un studiu. Si ma indoiesc ca va fi in urmatorii 50 de ani.
In schimb daca te-ai duce pe acolo intr-o sambata / duminica si o sa-ti pierzi vreo ora - maxim doua, folosind si vreo 3 - maxim 4 calatorii din cartela poti sa faci o schita superexacta a statiei.
Apoi scaneaza schita, pune-o pe forum si te ajut eu sa-i dam o forma comerciala.
Putine date iti trebuie, dimensiunea unui stalp, distanta inte stalpi, latimea peronului, numarul de stalpi.
Sau poate facem altcumva, ne intalnim amandoi in statie si facem schita impreuna, dar ti-am spus, ne trebuie vreo  ora maxim doua la dispozitie. Si o metoda "neinvaziva" de masurat, de exemplu lungimea pantofului. Pentru ca ti-e clar ca nu putem sa folosim ruleta in statie, ne-ar sari garda in cap. Iar pe jos am impresia ca este marmura / gresie, nu placi din acelea standard ca in statia  Stefan cel Mare de exemplu.
Daca vrei asa, lasa-mi la Club un nr de tel, ceva.
Da' la ce-ti trebuie o schita asa de exacta ? Eu acolo ceva ani am facut o schita pentru amplasarea unei covrigarii in vestibul, dar din pacate am aruncat schitele. Acolo am mers cu ruleta, ca aveam aprobare. Inclusiv unde e priza, reteaua de apa, de gaz, blablabla. Da le-am aruncat.

Din caietul de  sarcini al licitatie de trenuri de metrou din 2014, pozitiile axelor statiilor de pe M5:

M5 (Râul Doamnei - Eroilor)
spre centru; spre periferie
00+943; 00+941 Râul Doamnei
01+489; 01+491 Brâncuși
02+097; 02+138 Romancierilor
02+792; 02+834 Parc Drumul Taberei
03+459; 03+496 Drumul Taberei 34
04+048; 04+084 Favorit
04+663; 04+701 Orizont
05+339; 05+369 Academia Militara
06+451; 06+481 Eroilor 2




M5 (Romanicierilor - Valea Ialomiței)
spre centru; spre periferie
00+856; 00+857 Valea Ialomiței
00+000; 00+000 Romancierilor

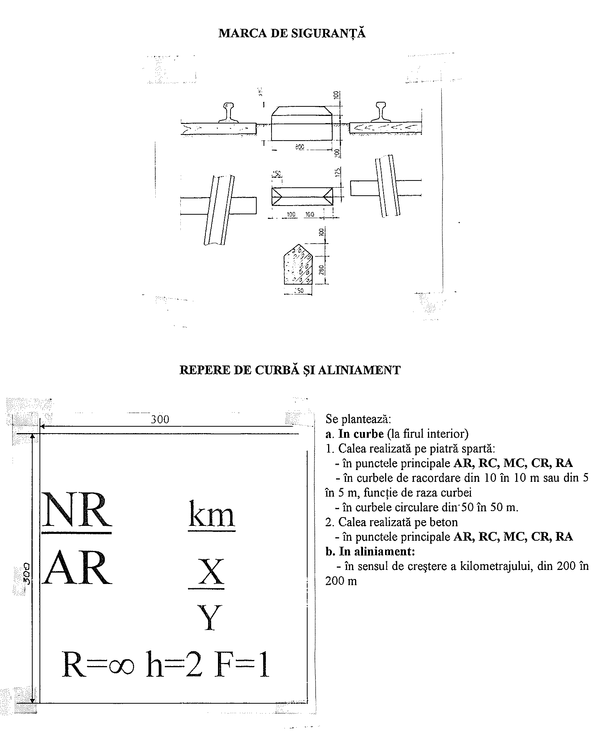

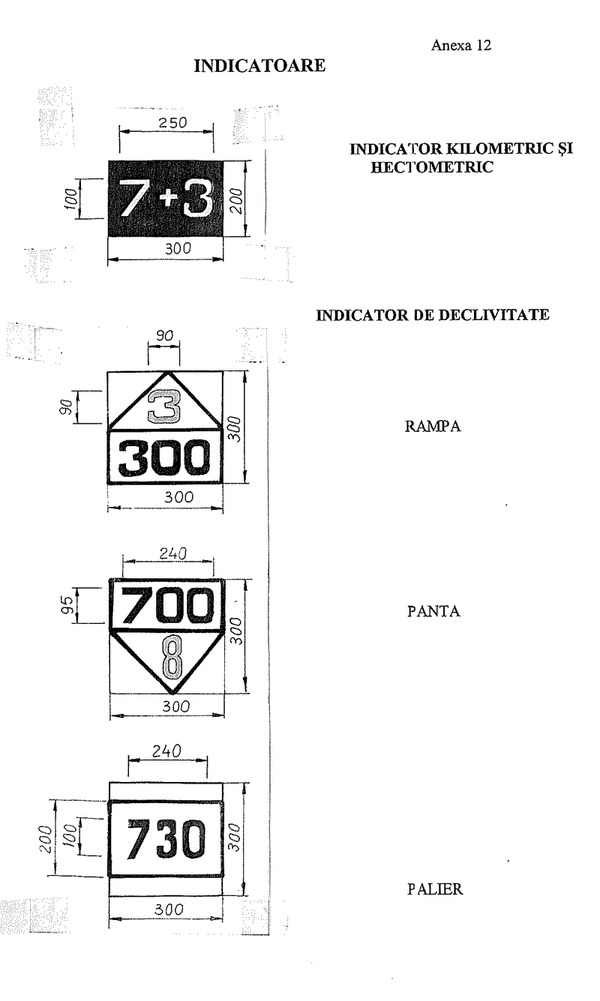

Din documentele licitatiei de trenuri de metrou din 2014:



Intreaga instructie: http://transbuc.info/files/Instructia-314m.pdf

Daca zici ca nu exista mari deosebiri intre Nciolae Grigorescu 1 si Lujerului atunci stiu schita.Oricum nu vroiam cine stie ce plan,vroiam doar sa stiu cam cum ce statie as putea sa o compar.Oricum multumesc!

Legat de indicatoare, ce e M-ul acela luminând în albastru de la intrarea în tunel (ieșirea din stație)?

Indica prezenta tensiunii la nivelul sinei
