Citesc eu bine ? Toate schiţele acestea prezentate de colegul @orex au ca dată Iulie 2016. Mai sunt valabile ?

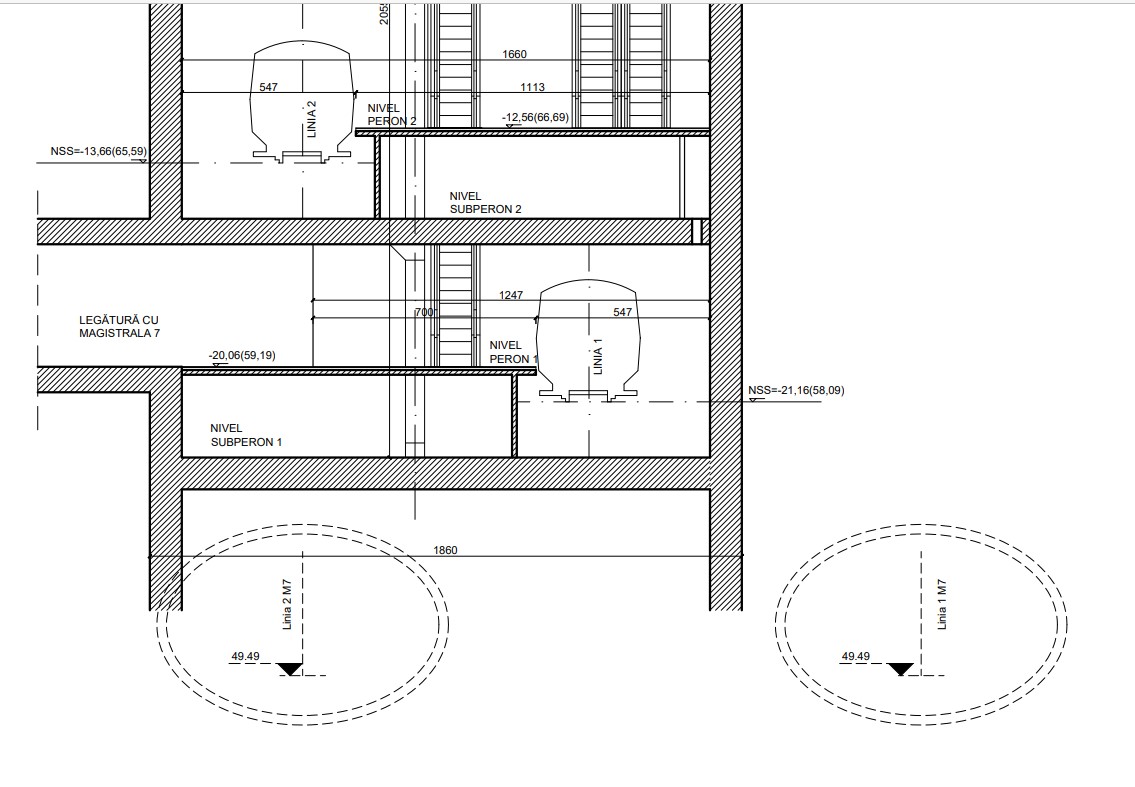

M 7 la Moşilor are  NSS - ul la minus 50 metri ????? Sau n-am citit eu bine. Aproximativ un bloc de P + 15 etaje ?????

Nope, la M7 nu este NSS, este cota Marii Negre.
Sunt 9m diferenta fata de M5, deci vreo 30 m adancime.

Cotele relative fata de cota terenului sunt cu minus, cele absolute fata de nivelul marii sunt cu plus, e usor de facut distinctia, are @sab dreptate.

Oricum, la o prima aproximare, Mosilor M7 va avea cel mai adanc NSS, de pana acum!

sab wrote here:
...Sunt 9m diferenta fata de M5, deci vreo 30 m adancime.

Corect !

Depinde. Nu mă prind dacă aici M7 va trece pe sub stație sau pe sub tunelurile M5.

Ce văd in sfârșit este o corespondență gândită cu cap cu M7 la Moșilor, la adâncime (-20m). S-a rupt paradigma cum că o corespondență trebuie sa vină numai pe sus, să mai facem și noi mișcare, că suntem "grași".
orex, nu ai și corespondența M5-M4, să vedem pe unde vine ? Și la Iancului ar fi interesant de văzut unde este corespondența.
Oare de ce tunelurile M7 sunt ovale?

sab wrote:
Oare de ce tunelurile M7 sunt ovale?

De-ale desenului tehnic, se indică că acolo vor fi nişte tuneluri ( probabil la cota indicată ) dar nu se ştie ce unghi fac cu staţia actuală. Dacă ar fi de exemplu perpendiculare pe staţie ar trebui reprezentate printr-un dreptunghi prin două linii paralele (corecţia a fost făcută de colegul subwy guru)  sau paralele cu staţia printr-un cerc. Ce am spus eu aici este din teoria generală a desenului tehnic, posibil la construcţii să fie şi unele reglementări specifice. Dar categoric ovalitatea lor rezultă din teoria desenului tehnic. ( Precum şi faptul că sunt desenate punctat. Numai cota NSS - ului pare a fi bătută în cuie ).

Asa arata un tunel circular sectionat oblic.

Eu mi-am dat seama dar am spus că poate aveţi nişte reglemetări aparte. O secţiune A-A printr-un cilindru arată fix ca  o linie dacă priveşti din lateral cilindrul respectiv. Etc.

Cine nu crede sa ia un salam si un cutit si sa faca o taietura oblica!

Este clar, cel puțin pentru mine. Înteleg că M7 va trece pe sub stație.

Evident!
